Chênh lệch độ cao giữa dàn nóng và dàn lạnh ảnh hưởng thế nào?

Khi xem thông số lắp đặt điều hòa, bên cạnh chiều dài đường ống tối đa, chúng ta thường gặp thêm một thông số:

Chênh lệch độ cao tối đa giữa dàn nóng và dàn lạnh.

Hai thông số này liên quan nhưng không phải một.

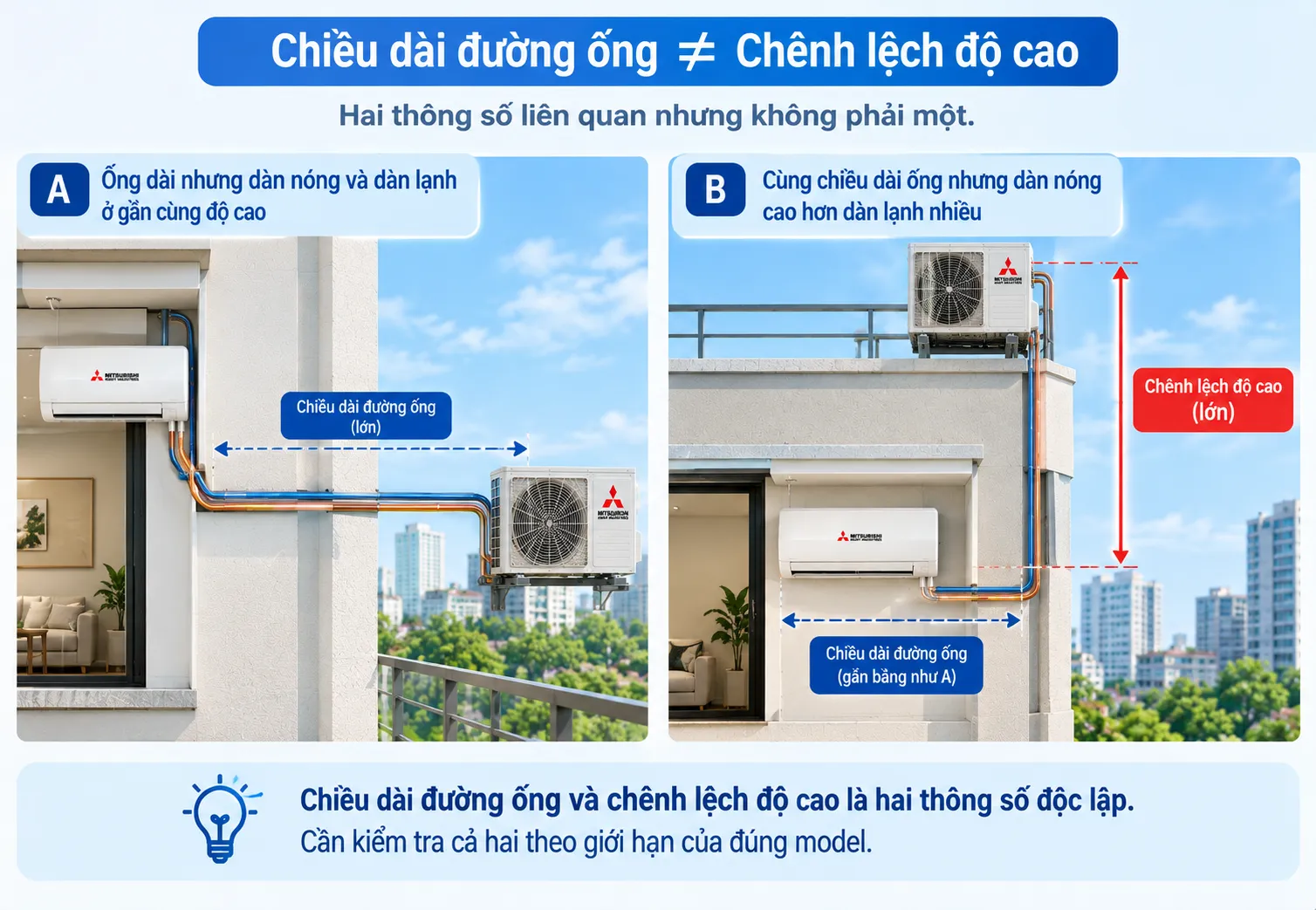

Một bộ điều hòa có thể có đường ống dài 10 m nhưng hai dàn gần như cùng độ cao.

Một bộ khác cũng dùng 10 m ống nhưng dàn nóng nằm trên sân thượng, cao hơn dàn lạnh nhiều mét.

Cùng chiều dài ống nhưng điều kiện làm việc của hệ thống không hoàn toàn giống nhau.

Chênh lệch độ cao là gì?

Hiểu đơn giản, đây là khoảng cách theo phương thẳng đứng giữa dàn lạnh và dàn nóng.

Ví dụ:

Dàn lạnh ở tầng 2, dàn nóng ngay ngoài ban công tầng 2 → chênh cao tương đối nhỏ.

Nhưng nếu dàn lạnh ở tầng dưới còn dàn nóng đặt trên mái → chênh cao có thể lớn hơn nhiều.

Điều cần chú ý là nhà sản xuất thường quy định riêng:

Chiều dài đường ống tối đa

và

Chênh lệch độ cao tối đa.

Một hệ thống phải đáp ứng cả hai điều kiện, chứ không phải chỉ một.

Tại sao độ cao lại ảnh hưởng đến hệ thống?

Trong điều hòa, môi chất lạnh không đứng yên trong đường ống mà liên tục tuần hoàn giữa hai dàn.

Cùng với môi chất còn có dầu bôi trơn của máy nén tham gia vào quá trình tuần hoàn trong hệ thống.

Khi dàn nóng và dàn lạnh chênh nhau nhiều về độ cao, hệ thống phải làm việc trong điều kiện đường ống đứng lớn hơn. Điều này liên quan đến tổn thất áp suất, sự phân bố môi chất và khả năng hồi dầu về máy nén.

Các yếu tố cụ thể phụ thuộc vào thiết kế của từng hệ thống.

Đó là lý do nhà sản xuất không chỉ quy định chiều dài đường ống mà còn đặt ra giới hạn chênh cao.

Nói đơn giản:

Máy được thiết kế để vận chuyển môi chất và duy trì tuần hoàn dầu trong một phạm vi nhất định.

Không nên tự ý vượt khỏi phạm vi đó.

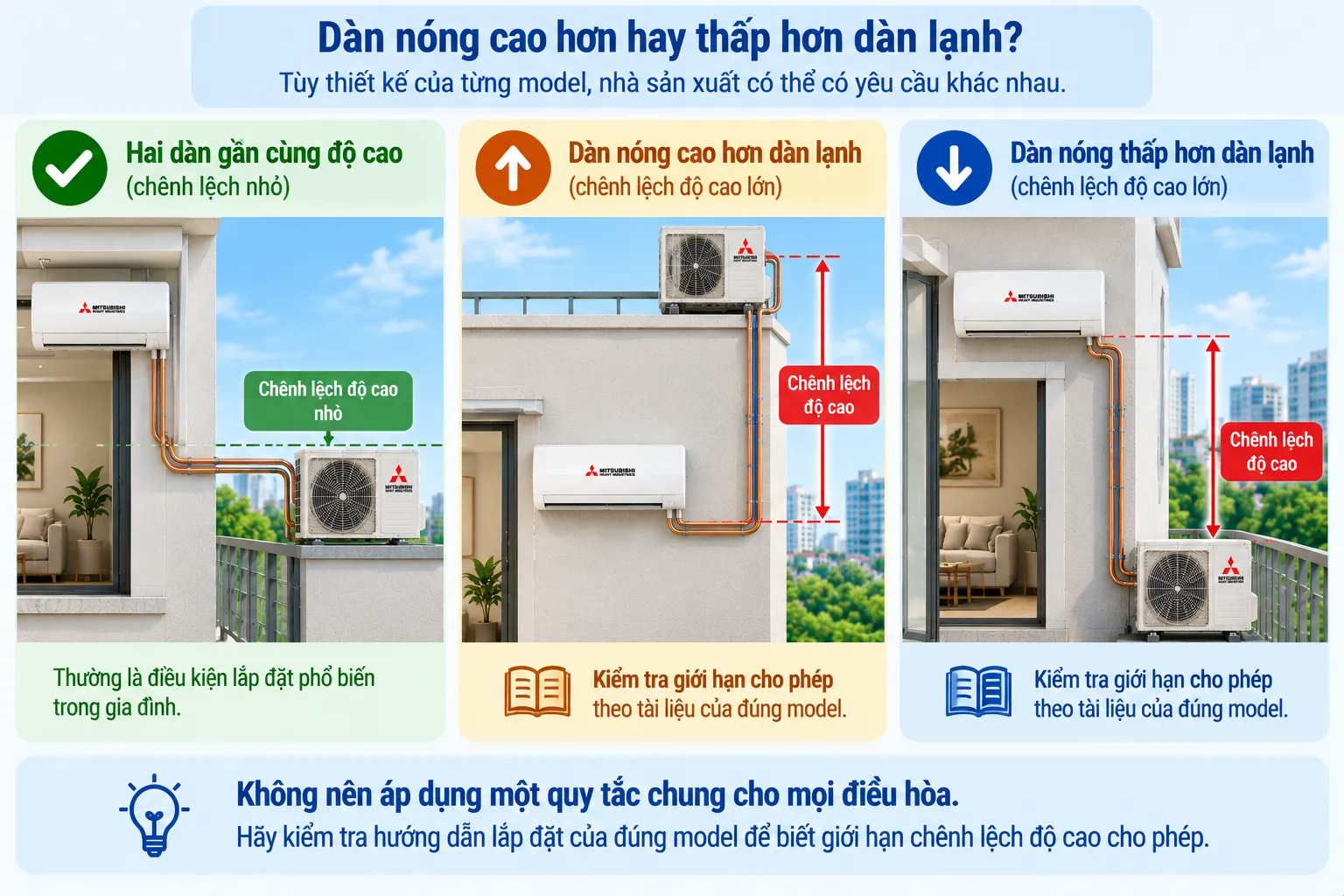

Dàn nóng cao hơn hay thấp hơn dàn lạnh có khác nhau không?

Có thể khác, và đây là lý do không nên tự tạo một quy tắc chung cho mọi điều hòa.

Tùy thiết kế hệ thống, nhà sản xuất có thể đưa ra yêu cầu khác nhau khi:

dàn nóng cao hơn dàn lạnh

hoặc

dàn nóng thấp hơn dàn lạnh.

Với một số hệ thống và điều kiện lắp đặt, tài liệu kỹ thuật còn có thể yêu cầu những biện pháp thi công bổ sung liên quan đến đường ống hoặc hồi dầu.

Vì vậy, nếu hai dàn chênh cao đáng kể, kỹ thuật viên cần kiểm tra hướng dẫn lắp đặt của đúng model, thay vì chỉ dựa vào kinh nghiệm của một máy khác.

Không phải cứ nằm trong chiều dài tối đa là được

Đây là điểm rất dễ nhầm.

Giả sử một model cho phép đường ống dài tối đa L mét và chênh lệch độ cao tối đa H mét.

Một công trình có:

chiều dài ống < L

nhưng:

chênh cao > H

thì vẫn không đáp ứng điều kiện lắp đặt của nhà sản xuất.

Ngược lại, chênh cao có thể nằm trong giới hạn nhưng tổng chiều dài đường ống lại vượt mức cho phép.

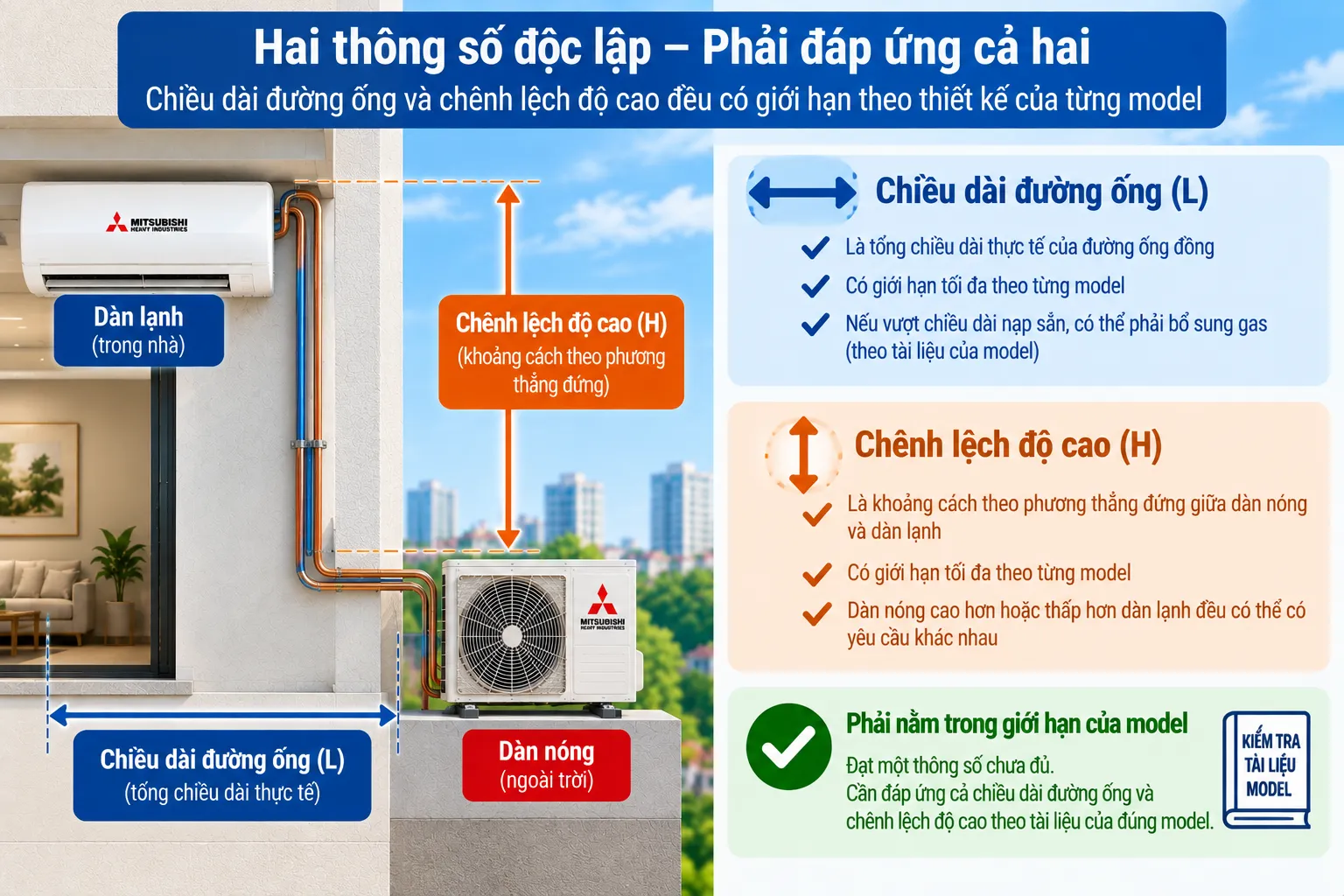

Vì vậy cần kiểm tra riêng:

CHIỀU DÀI ỐNG

và

CHÊNH LỆCH ĐỘ CAO.

Không dùng thông số này để thay cho thông số kia.

Chênh cao lớn có làm điều hòa yếu đi không?

Không nên kết luận đơn giản:

“Cứ cao thêm 1 m là điều hòa yếu đi X%.”

Không có một tỷ lệ chung như vậy áp dụng cho mọi model.

Nếu hệ thống được lắp trong phạm vi mà nhà sản xuất cho phép, đó là điều kiện mà thiết bị được thiết kế để có thể vận hành.

Khi vượt giới hạn, các vấn đề về điều kiện tuần hoàn môi chất, hồi dầu và vận hành hệ thống có thể xuất hiện.

Vì vậy, điều quan trọng không phải tự ước lượng điều hòa sẽ “yếu bao nhiêu”, mà là:

Không vượt giới hạn thiết kế của đúng sản phẩm.

Khi nào người dùng đặc biệt cần chú ý?

Với những căn hộ mà dàn nóng đặt ngay ngoài phòng, chênh lệch độ cao thường không lớn.

Nhưng cần chú ý hơn khi:

• dàn nóng đặt trên mái;

• dàn nóng đặt dưới tầng kỹ thuật;

• nhà nhiều tầng nhưng dàn nóng tập trung tại một vị trí;

• đường ống phải đi theo trục kỹ thuật;

• dàn lạnh và dàn nóng cách nhau nhiều tầng.

Trong những trường hợp này, việc kiểm tra thông số trước khi mua máy đặc biệt quan trọng.

Nếu chọn sản phẩm trước rồi mới phát hiện vị trí lắp vượt giới hạn cho phép, việc xử lý sau đó có thể rất bất tiện.

Có cần làm “bẫy dầu” khi dàn nóng đặt cao?

Đây là một câu hỏi kỹ thuật thường gặp.

Nhưng không nên đưa ra quy tắc:

“Dàn nóng cao hơn dàn lạnh thì cứ X mét phải làm một bẫy dầu.”

Yêu cầu về bố trí đường ống, bẫy dầu hoặc các biện pháp kỹ thuật khác phụ thuộc vào loại hệ thống và hướng dẫn của nhà sản xuất.

Với điều hòa dân dụng treo tường, hãy ưu tiên tài liệu lắp đặt của đúng model.

Nếu tài liệu yêu cầu biện pháp bổ sung trong một cấu hình nhất định, kỹ thuật viên cần thực hiện đúng yêu cầu đó.

Nếu không có yêu cầu, người dùng cũng không nên tự áp một quy tắc được lấy từ hệ thống hoặc model khác.

NGƯỜI SỬ DỤNG CẦN KIỂM TRA GÌ?

Nếu dàn nóng và dàn lạnh cách nhau đáng kể về độ cao, hãy hỏi kỹ thuật viên:

• Chênh lệch độ cao thực tế khoảng bao nhiêu mét?

• Model này cho phép chênh cao tối đa bao nhiêu?

• Tổng chiều dài đường ống có nằm trong giới hạn không?

• Dàn nóng nằm cao hơn hay thấp hơn dàn lạnh?

• Nhà sản xuất có yêu cầu đặc biệt nào cho cấu hình này không?

• Với chiều dài thực tế, có phải bổ sung môi chất không?

Nếu công trình có chênh cao lớn, những câu hỏi này nên được giải quyết trước khi quyết định model, không phải đợi tới ngày lắp đặt.

Chỉ cần nhớ

Khi kiểm tra đường ống điều hòa, có hai giới hạn riêng biệt:

1. CHIỀU DÀI ĐƯỜNG ỐNG

và

2. CHÊNH LỆCH ĐỘ CAO GIỮA HAI DÀN.

Vì vậy:

ỐNG KHÔNG QUÁ DÀI
≠
CHẮC CHẮN LẮP ĐẶT ĐÚNG.

Cần kiểm tra:

CHIỀU DÀI THỰC TẾ ≤ GIỚI HẠN CỦA MODEL

và đồng thời:

CHÊNH CAO THỰC TẾ ≤ GIỚI HẠN CỦA MODEL.

Đặc biệt với nhà nhiều tầng, dàn nóng trên mái hoặc hệ thống có đường ống đi theo trục kỹ thuật:

hãy kiểm tra điều kiện lắp đặt trước khi mua máy.

Bởi đôi khi câu hỏi quan trọng không chỉ là:

“Điều hòa này có phù hợp với căn phòng không?”

mà còn là:

“Điều hòa này có phù hợp với chính vị trí mà chúng ta định lắp nó hay không?”
